OSPF中LSA有什么作用？

LSA全称链路状态通告，主要由LSA头部信息（LSA摘要）和链路状态组成。部分LSA只有LSA头部信息，无链路状态信息。

在ospf中主要是通过泛洪LSA、同步LSDB来学习路由，达到全网互通的。

泛洪

把LSA向区域中的每条链路复制并通告的过程----------------每隔30min泛洪一次（60min老化）

泛洪是个可靠的过程，有确认机制：

• 显示确认 ： 用LSAck对LSU报文中的的LSA做确认（发送包含LSA拷贝的数据包来确认，是信息级别的确认）确认收到内容了

• 隐式确认 ：DD报文序列号+1进行确认（仅仅是报文级别的确认）确认收到报文了

LSDB同步

每个LSA都要在LSU中通告给邻居，并且每个邻居都要确认，若没有收到邻居的确认，LSU在5s后重传

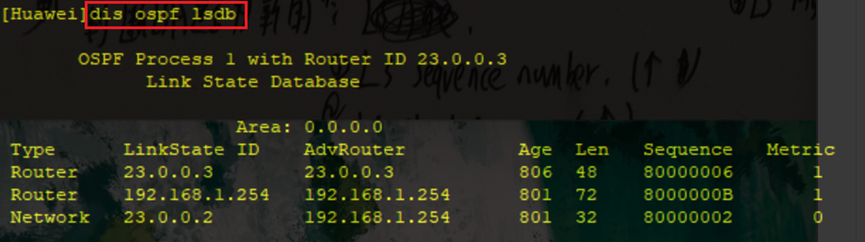

LSDB数据库

存放LSA信息

在广播型网络中，需要知道网络号，此网络号存在于2类LSA中（LS id与子网掩码做与运算），P2P类型网络无2类LSA。

补充3种LSA-----提供OSPF的扩展通用机制

• Type9 仅在接口所在的网段范围内泛洪（支持GR的Grace LSA就为其中的一种）

• Type10 在区域内泛洪（用于支持TE、SR-MPLS的LSA就是其中的一种）

• Type11：在AS内泛洪（目前没有应用）

LS Age--------LSA产生所经过的时间

• LS Age越大，LSA越老

• LS Age为max-即3600s时，删除LSA

Link State ID----唯一标识一个LSA

• LSA的名字，取值由LSA的Type相关

LS Sequence number----序列号

• 具有最高序列号的，LSA越新

• 序列号是0x8000 0001 ~ 0x7FFF FFFF

• LSA每30min钟泛洪一次，序列号就加1

LS checksum-------------校验

• 检验LSA的内容以及确定LSA是否是最新的

• 校验越大，LSA越新

Opetions（可选项）

E：允许Flood AS-External-LSAs

MC：转发IP组播报文

N/P：处理Type-7 LSAs

DC：处理按需链路

链路状态基本概念

• 链路：路由器之间相连的链路

• 状态：变化的，指的是链路上各种网络参数在某一时刻的取值

链路状态信息主要包括

注：不同LSA的链路状态信息不同，部分LSA不携带链路状态信息，只有LSA头部

链路类型（只存在于1类LSA）。

•  接口IP地址以及掩码。

•  链路上所连接的邻居路由器。

•  链路的带宽（开销）。

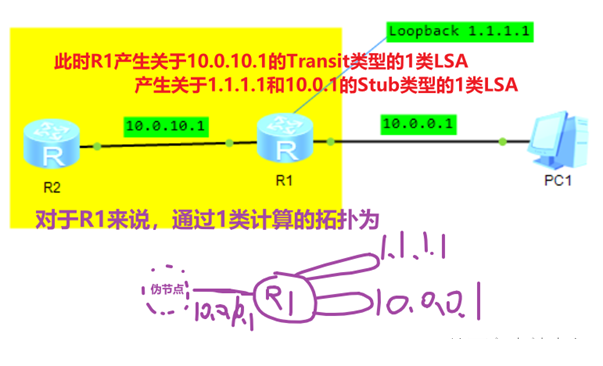

一类LSA的链路状态信息

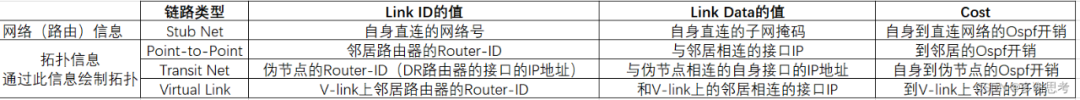

1类LSA的链路状态信息主要由链路类型、Link ID、Link Data、Cost三个值来进行描述。

描述P2P型网络自身的邻居，以及广播型网络自身连着的伪节点。

华为设备中Ospf默认认为LoopBack接口是只有一台主机的接口（即使配置Loopback为24位，但是Ospf在描述路由信息时描述的掩码还是32位）

• P2P：有ospf邻居，且网络类型为P2P与P2MP接口的链路类型。

• TransNet：有ospf邻居，且网络类型为广播、NBMA接口的链路类型。

• StubNet：接口被激活OSPF，但是没有任何OSPF邻居。此接口就是Stub类型。 一般Loopback接口的链路类型和连接终端接口的链路类型为此

• Vitrual Link：描述OSPF的虚链路的链路类型（只有配置了V-link才会产生）。

注意事项

1类LSA中Stub携带的是路由信息，Transit携带的是链路状态信息

所以当1类的节点挂了之后，只能使用拓扑路由更新方式，无法使用RPC更新路由

路由收敛要慢一些

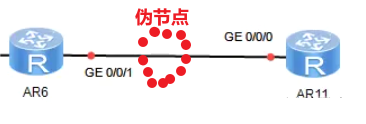

OSPF伪节点（广播型链路才存在）

在广播型链路中进行OSPF计算时，将广播型链路在算法上抽象为一台路由器（即将这个二层交换机或者链路抽象为一台路由器），抽象出来的这台路由器就称为伪节点。

伪节点：在实际中不存在，不是路由器（没运行Ospf协议）。是由算法抽象出来的路由器，在算法中存在。

实节点：在实际中存在，是路由器。在算法中是也存在是路由器。

在进行路由信息描述时，实节点不需要描述与邻居的路由信息，只需要描述与伪节点的路由信息（伪节点的Ruter-ID是此链路上DR的接口IP地址），减少大量冗余重复的描述

注意：在进行Cost计算时，伪节点到实节点的开销为0（实节点到伪节点的开销为实节点出接口开销）

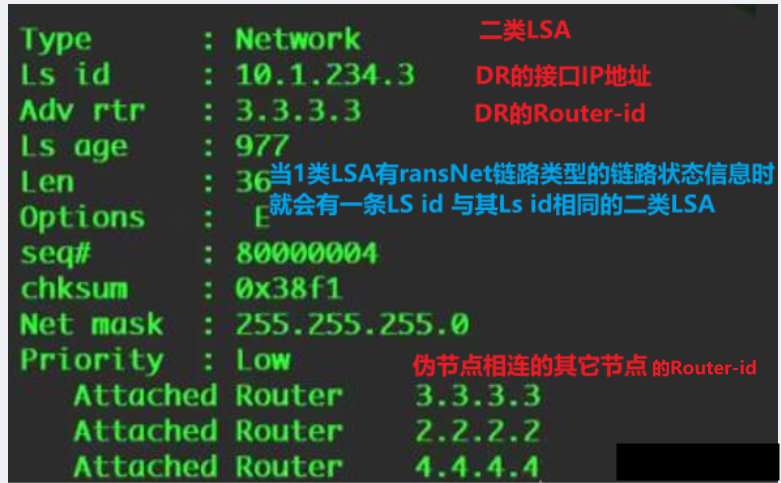

二类LSA的链路状态信息

对于广播型网络，1类LSA的transNet链路类型可以描述自身连着的伪节点，无法知道伪节点是否连着其它节点（无法知道其它的邻居）。

此时就需要二类LSA（Network LSA）来解决，二类LSA可以描述伪节点相连的其它节点。

注意：通过1类LSA、2类LSA计算出来的路由信息成为区域内路由，是通过SPF算法计算出来的，100%避免路由环路（因为不管是伪节点还是实节点，都只能在树上生成一次，选择最短的树--单路径或者多路径负载分担）

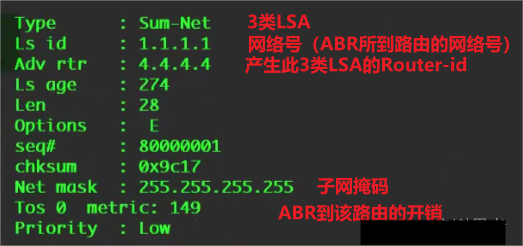

三类LSA的路由信息（只有LSA头部信息）

由ABR将自身直连区域的区域内路由转化成其他直连区域的3类LSA，完成区域间路由的计算

汇总网络LSA，用于描述区域间的路由（描述ABR所知道的路由以及开销，并没有携带任何关于邻居的拓扑结构，所以携带的是纯粹的路由信息）

注意：每经过一次ABR，都会更改Adv rtr字段和开销字段，（即每经过一个ABR，都会重新成3类LSA）

每有1条二类LSA或Stub类型的一类LSA，都会产生1条三类LSA

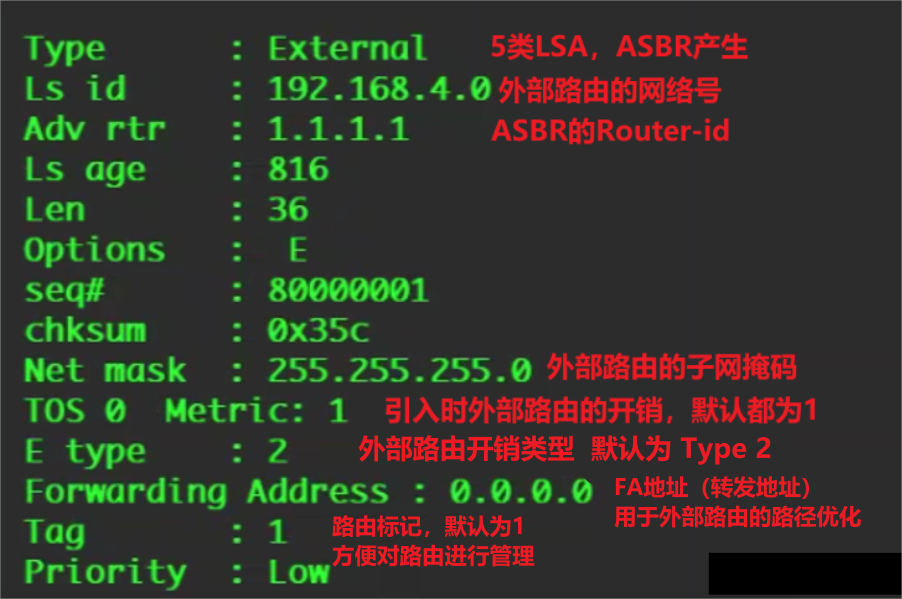

五类LSA的路由信息（只有LSA头部信息）

注意：

引入时外部路由的开销默认为1，可以在引入时更改

五类LSA由ASBR产生，在全网传递时，此LSA信息不会做更改（所有设备收到的5类LSA都相同）

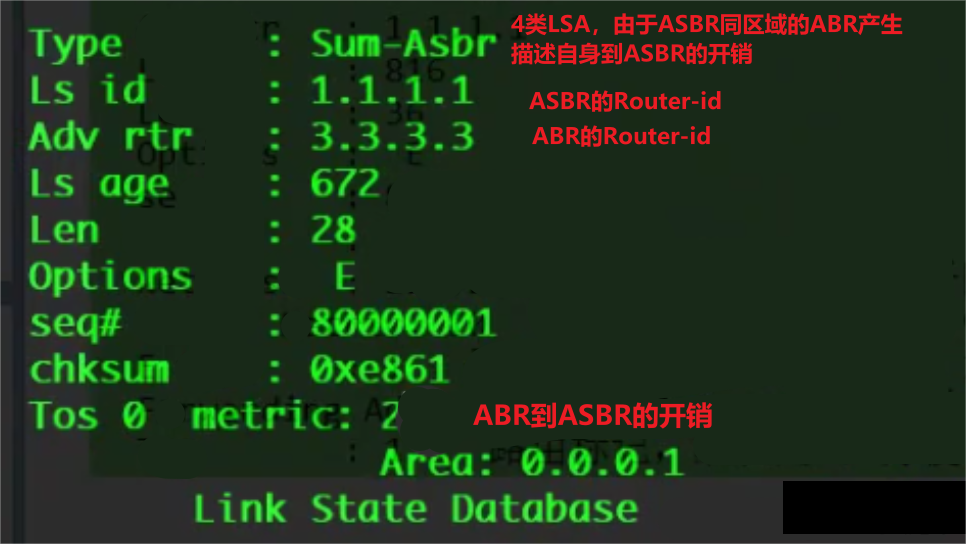

四类LSA的路由信息（只有LSA头部信息）

对于与ASBR所在区域不同的设备，当设备收到5类LSA后，由于ASBR无法让其知道自己的信息，去往ASBR路由不可达。此时就需要通过ABR将5类LSA转为4类LSA再发送给设备，描述如何到达ASBR

七类LSA的路由信息（只有LSA头部信息）

• LSA Type----------------LSA类型

• Link State ID------------链路状态ID

• Advertisting Router----通告路由器的Router-ID

• Seq越大的越新。

• Seq相同，则比较Checksum，越大越新。

• checksum相同，判断LSA age，age为3600s为最新（用于删除此LSA）。

• LSA age都不为3600s，则判断LSA age的差值。差值大于900s，小的最新。差值小于等于900s，LSA的新旧相同（此LSA不需要交换）。
