IPv6 VRRP单备份组合多备份组的配置和实现

更新时间：2025-06-24

“光说不练，假把式。今天我们来讨论一下IPv6 VRRP的实现吧。”在长老介绍今天的主题。

“好啊，好啊。那我们就开始了！”小智高兴的说道。

“本次实验仅仅实现IPv6 VRRP单备份组，多备份组的配置与此类似，就不赘述啦。”在长老补充道。

IPv6 VRRP单备份组

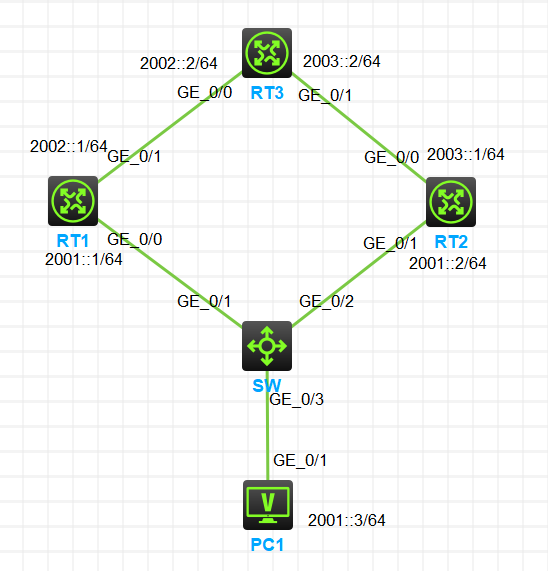

如图1所示，RT1和RT2构建IPv6 VRRP备份组，为PC1提供网关冗余。具体IPv6地址如图1标注所示。

图1

实现过程：

步骤一：根据图1所示，为RT1、RT2和RT3设备配置IPv6地址。

//在RT1上的配置<H3C>system-view[H3C]sysname RT1[RT1]interface GigabitEthernet 0/0[RT1-GigabitEthernet0/0]ipv6 address 2001::164[RT1-GigabitEthernet0/0]undo ipv6 nd ra halt[RT1-GigabitEthernet0/0]quit[RT1]interface GigabitEthernet 0/1[RT1-GigabitEthernet0/1]ipv6 address 2002::164[RT1-GigabitEthernet0/1]undo ipv6 nd ra halt[RT1-GigabitEthernet0/1]quit
//在RT2上的配置<H3C>system-view[H3C]sysname RT2[RT2]interface GigabitEthernet 0/1[RT2-GigabitEthernet0/1]ipv6 address 2001::264[RT2-GigabitEthernet0/1]undo ipv6 nd ra halt[RT2-GigabitEthernet0/1]quit[RT2]interface GigabitEthernet 0/0[RT2-GigabitEthernet0/0]ipv6 address 2003::164[RT2-GigabitEthernet0/0]undo ipv6 nd ra halt[RT2-GigabitEthernet0/0]quit
//在RT3上的配置<H3C>system-view[H3C]sysname RT3[RT3]interface GigabitEthernet 0/0[RT3-GigabitEthernet0/0]ipv6 address 2002::264[RT3-GigabitEthernet0/0]undo ipv6 nd ra halt[RT3-GigabitEthernet0/0]quit[RT3]interface GigabitEthernet 0/1[RT3-GigabitEthernet0/1]ipv6 address 2003::264[RT3-GigabitEthernet0/1]undo ipv6 nd ra halt[RT3-GigabitEthernet0/1]quit

步骤二：配置IPv6 VRRP单备份组。

//在RT1上创建备份组10，并配置备份组10的虚拟链路本地地址为FE80::10和虚拟IPv6地址为2001::10。[RT1]interface GigabitEthernet 0/0[RT1-GigabitEthernet0/0]vrrp ipv6 vrid 10virtual-ip fe80::10 link-local[RT1-GigabitEthernet0/0]vrrp ipv6 vrid 10virtual-ip 2001::10[RT1-GigabitEthernet0/0]vrrp ipv6 vrid 10 priority 120[RT1-GigabitEthernet0/0]quit
//在RT2上创建备份组10，并配置备份组10的虚拟链路本地地址为FE80::10和虚拟IPv6地址为2001::10。[RT2]interface GigabitEthernet 0/1[RT2-GigabitEthernet0/1]vrrp ipv6 vrid 10virtual-ip fe80::10 link-local[RT2-GigabitEthernet0/1]vrrp ipv6 vrid 10 priority 120[RT2-GigabitEthernet0/1]quit

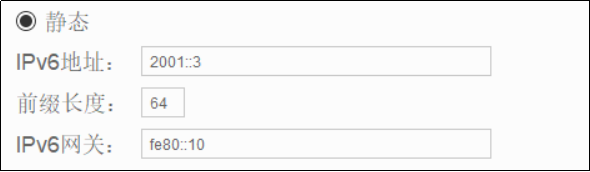

步骤三：给PC1配置地址信息。

图2

步骤四：在RT1、RT2和RT3上配置OSPFv3路由协议。

//在RT1上的配置[RT1]ospfv3 100[RT1-ospfv3-100]router-id 1.1.1.1[RT1-ospfv3-100]quit[RT1]interface GigabitEthernet 0/0[RT1-GigabitEthernet0/0]ospfv3 100 area 0[RT1-GigabitEthernet0/0]quit[RT1]interface GigabitEthernet 0/1[RT1-GigabitEthernet0/1]ospfv3 100 area 0[RT1-GigabitEthernet0/1]quit
//在RT2上的配置[RT2]ospfv3 100[RT2-ospfv3-100]router-id 2.2.2.2[RT2-ospfv3-100]quit[RT2]interface GigabitEthernet 0/1[RT2-GigabitEthernet0/1]ospfv3 100 area 0[RT2-GigabitEthernet0/1]quit[RT2]interface GigabitEthernet 0/0[RT2-GigabitEthernet0/0]ospfv3 100 area 0[RT2-GigabitEthernet0/0]quit
//在RT3上的配置[RT3]ospfv3 100[RT3-ospfv3-100]router-id 3.3.3.3[RT3-ospfv3-100]quit[RT3]interface GigabitEthernet 0/0[RT3-GigabitEthernet0/0]ospfv3 100 area 0[RT3-GigabitEthernet0/0]quit[RT3]interface GigabitEthernet 0/1[RT3-GigabitEthernet0/1]ospfv3 100 area 0[RT3-GigabitEthernet0/1]quit

步骤五：查询IPv6 VRRP状态信息。

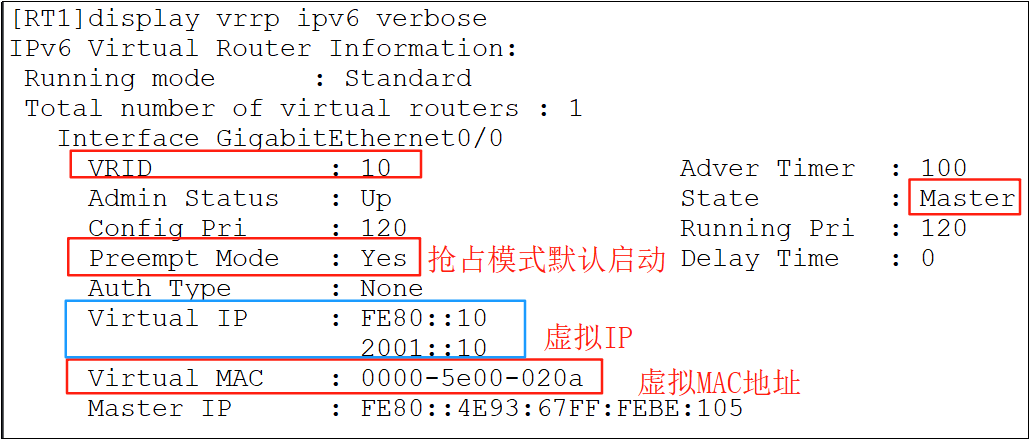

图3

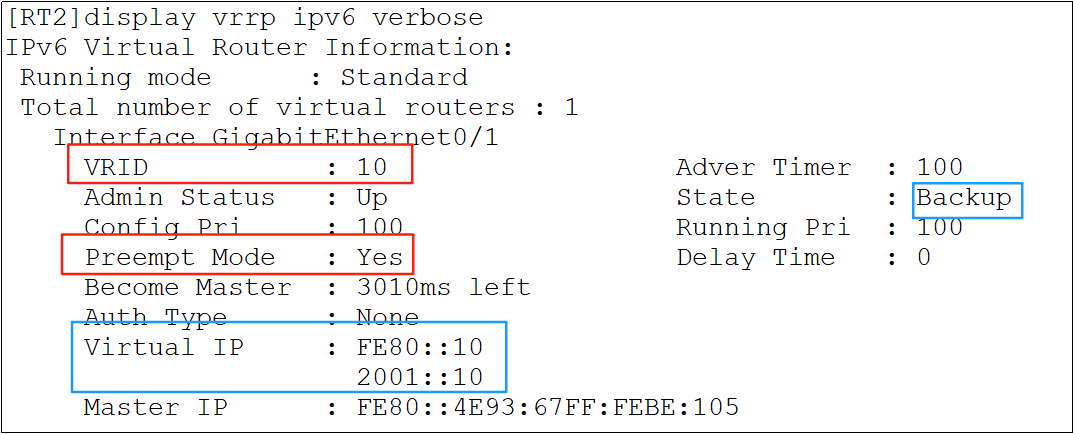

图4

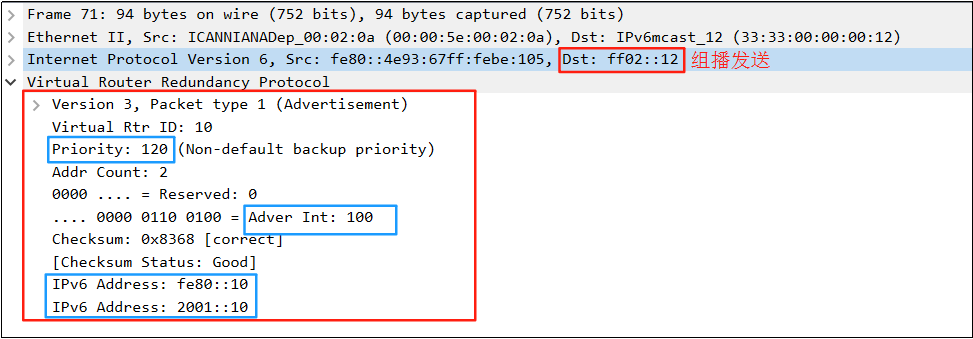

步骤六：查看Master设备发出的VRRP ADVERTISEMENT报文。

图5

步骤七：进行IPv6 VRRP主备切换。

将RT1的G0/0接口shutdown，观察IPv6 VRRP的主备切换。

//在RT1上关闭G0/0接口[RT1]interface GigabitEthernet 0/0[RT1-GigabitEthernet0/0]shutdown[RT1-GigabitEthernet0/0]quit

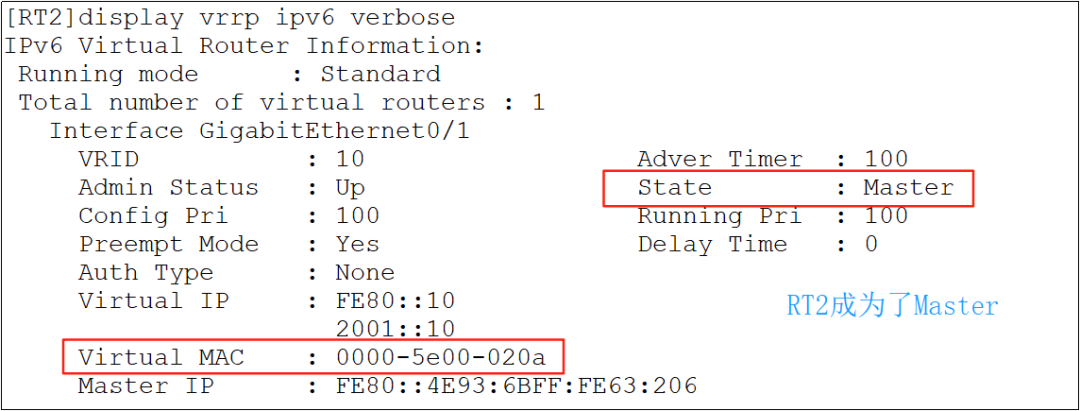

在RT2上查看IPv6 VRRP的状态。

图6
